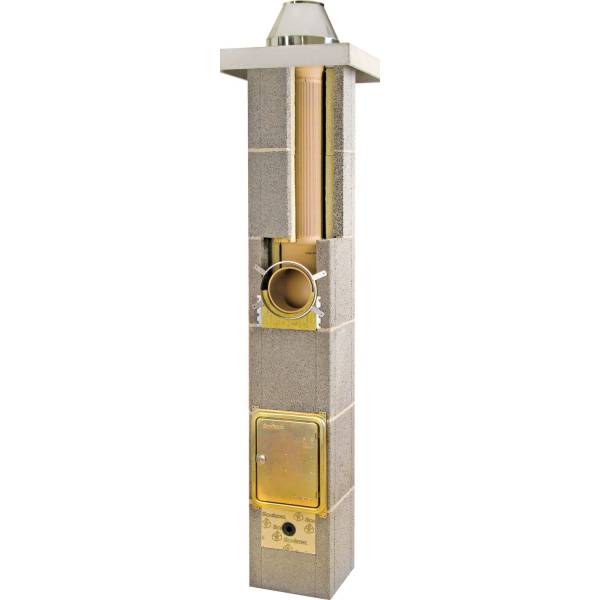

DIMNJAK SCHIEDEL UNI PLUS
UNIplus CIJEV IZ TEHNIČKE KERAMIKE
UNIplus cijev izrađena je od visokokvalitetne tehničke keramike. Njezina svojstva prilagođena su posebnim zahtjevima moderne dimnjačke tehnike. Cijev se odlikuje vrhunskim karakteristikama za siguran rad, otporna je na temperaturne promjene i na kiseline, neosjetljiva na vlagu i visoke je tvrdoče. Masa cijevi, koju je potrebno grijati, vrlo je mala. Cijev je sukladna standardu EN 1457 kl. A1N1.
PLAŠT IZ LAGANOG BETONA
Plašt je izrađen od laganog betona s optimalnim mjerama i kanalima koji omogućavaju prozračivanje toplinske izolacije.Niska specifična gustoća materijala omogućava jednostavno rukovanje. Posebna geometrija plašta smanjuje prostor kod ugradnje i skladištenja, a dodatni kanali osiguravaju mogućnost armiranja, a time i statičku stabilnost. Sukladan s normom EN 12446.
TOPLINSKA IZOLACIJA
Prilagodljiva toplinska izolacija s visokim izolacijskim svojstvima u cijelosti obuhvaća cijev i osigurava maksimalnu toplinsku izolaciju dimnjaka. Sukladna s normom HR DIN 4102-1.
- Prednosti
- jedan UNIplus plašt za dva ili više tipova dimnjaka
- primjenjiv za niske i visoke temperature dimnih plinova
- primjenjiv za sve vrste goriva
- neosjetljiv na vlagu
- mogućnost statičkog ojačanja dimnjaka – armiranja
- dugi vijek trajanja
- otpornost na djelovanje halogenih spojeva
| TIP DIMNJAKA | PROMJER DIMOVODNE CIJEVI (CM) |
VANJSKA MJERA (CM) |
OTVOR ZA VENTILACIJU (CM) |
TEŽINA (KG/M) |
|---|---|---|---|---|
| JEDNOSTRUKI | ||||
| UNIplus 12 UNIplus 14 UNIplus 16 UNIplus 18 UNIplus 20 UNIplus 25 UNIplus 30 UNIplus 35 |
12 14 16 18 20 25 30 35 |
32/32 32/32 32/32 36/36 36/36 48/48 55/55 60/60 |
– – – – – – – – |
77 79 81 90 92 187 240 306 |
| JEDNOSTRUKI S VENTILACIJOM | ||||
| UNIplus 12L UNIplus 14L UNIplus 16L UNIplus 18L UNIplus 20L UNIplus 25L UNIplus 30L UNIplus 35L |
12 14 16 18 20 25 30 35 |
32/46 32/46 32/46 36/50 36/50 48/62 55/71 60/78 |
10/22 10/22 10/22 10/26 10/26 10,5/17 x 2 12/20 x 2 14/22,5 x 2 |
107 109 110 126 129 229 325 378 |
| DVOSTRUKI | ||||
| UNIplus 1212 UNIplus 1414 UNIplus 1616 UNIplus 1818 UNIplus 2020 |
12 x 2 14 x 2 16 x 2 18 x 2 20 x 2 |
32/59 32/59 32/59 36/67 36/67 |
– – – – – |
134 138 142 163 168 |
| DVOSTRUKI S VENTILACIJOM | ||||
| UNIplus 12L12 UNIplus 14L14 UNIplus 16L16 UNIplus 18L18 UNIplus 20L20 |
12 x 2 14 x 2 16 x 2 18 x 2 20 x 2 |
32/72 32/72 32/72 36/83 36/83 |
10/22 10/22 10/22 13/26 13/26 |
160 165 167 192 198 |
| KOMBINIRANI | ||||
| UNIplus 1812 UNIplus 1814 UNIplus 1816 UNIplus 2012 UNIplus 2014 UNIplus 2016 UNIplus 2018 |
18 12 18 14 18 16 20 12 20 14 20 16 20 18 |
36/64 36/64 36/64 36/64 36/64 36/64 36/64 |
– – – – – |
160 165 166 164 168 169 171 |
| KOMBINIRANI S VENTILACIJOM | ||||
| UNIplus 18L12 UNIplus 18L14 UNIplus 18L16 UNIplus 20L12 UNIplus 20L14 UNIplus 20L16 UNIplus 20L18 |
18 12 18 14 18 16 20 12 20 14 20 16 20 18 |
36/81 36/81 36/81 36/81 36/81 36/81 36/81 |
14/26 14/26 14/26 14/26 14/26 14/26 14/26 |
190 194 195 193 198 199 202 |
